Looking Glass® 4K

Sistema de visualización integrado

Diseñado para durar, elaborado para una visualización excepcional

Para imágenes quirúrgicas artroscópicas y laparoscópicas en 4K, elija Looking Glass® para ofrecer a sus cirujanos una visualización quirúrgica brillante con la durabilidad y eficiencia que su personal perioperatorio necesita. Nuestra tecnología de cámara CMOS de 3 chips y el monitor LED de 32" con Gorilla Glass ofrecen una pantalla a color brillante para una visualización detallada de múltiples especialidades. Un diseño integrado "todo en uno" ofrece versatilidad, optimizando el espacio en el carro y reduciendo el espacio ocupado por su equipo.
CABEZALES DE CÁMARA

El cabezal de cámara 4K Looking Glass® es duradero, totalmente esterilizable en autoclave y tiene un sensor CMOS de tres chips para una óptima calidad de imagen.

  • La tecnología ShockFlex™ ayuda a prevenir daños por caídas accidentales
  • La esterilización total en autoclave elimina la necesidad de métodos de esterilización más costosos como Sterrad y Steris1
  • El diseño personalizable de cinco botones aumenta el control del usuario para realizar ajustes rápidos y zoom electrónico 2:1
  • El acoplador de bajo perfil y la ergonomía permiten la modularidad para diferentes especialidades
  • La cámara adicional ofrece un mecanismo acoplador alternativo (del IM8120) para permitir la compatibilidad con el endoscopio Olympus/Wolf Urology

Respaldado por una garantía de penetración de vapor de siete años

vista lateral del cabezal de la cámara looking glass
GUÍA DE LUZ ELECTRÓNICA eLUMA™

eLUMA™, un reemplazo de las frágiles guías de luz de fibra óptica, reinventa la iluminación quirúrgica.

  • 10 veces más duraderas que las guías de luz de fibra óptica tradicionales2
  • La salida de luz natural constante y confiable permite una reproducción realista del color
  • Conectividad tipo “conectar y usar” con CCI

Tres configuraciones de ajuste de endoscopio disponibles para conexiones tipo Storz, compatibles con Wolf/Dyonic y ACMI

cabezal de guía de luz eluma

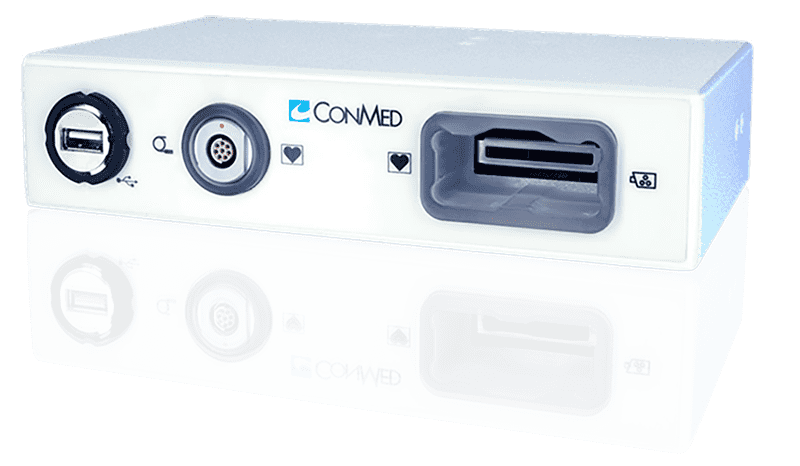

INTERFAZ DE CONECTOR DE CABLE (CCI)

El diseño integrado de la CCI ofrece flexibilidad de instalación y minimiza la huella en el quirófano

  • La interfaz compacta para cables reemplaza las voluminosas consolas de luces y cámaras tradicionales para ahorrar espacio en su torre
  • Las luces indicadoras led de colores garantizan una configuración intuitiva y adecuada
  • El puerto USB integrado simplifica la transferencia de imágenes/vídeo a dispositivos externos
CARRO DE VISUALIZACIÓN AV
  • La colocación del brazo del monitor en la parte trasera del carro amplía el área de trabajo para las enfermeras
  • Cinco estantes ajustables de 14 pulgadas (356 mm) garantizan la modularidad
  • La salida de conector SDI 12G/3G proporciona conectividad a un monitor auxiliar
  • Complementos personalizables que incluyen accesorios para insuflador, cajón de almacenamiento, contenedor con conmutador de pedal, soporte para cabezal de cámara y soporte para bomba

Documentos y especificaciones

Capital Unit

CAT#
AV4132
LOOKING GLASS® 4K INTEGRATED VISUALIZATION SYSTEM

Classification: Class 1, Type CF, Main Power: 100-240VAC, 50-60Hz, 0.8Amp, Power Consumption: 204VA, Display Resolution: 4K (17:9) for image resolution of 4096x2160, Video Outputs: Display Port 1.2, HDMI, 12G-SDI, 3G-SDI, UHD 3840x2160p, 1080p, 50 or 60 Hz, Dimensions Console: 777(W)x472(H)x119(D)mm, 30.6(W)x18.6(H)x4.6(D)in, Weight Console: 32.3lbs. (14.7kg), Remote Output x2: 3.5mm Two Conductor (mono) Phone Jack – Female, Ingress Protection:System IP20, Power Supply IPX0

CAT#
AV41CHE
LOOKING GLASS® 4K CAMERA HEAD 3MOS EYECUP

Image Sensor: 3 CMOS sensors 1/3 inch, Sensitivity: F8 at 2000lx, 3200K, Signal to Noise Ratio: 54dB, Ingress Protection Rating: IPX7

CAT#
AV41LG
ELUMA™ ELECTRONIC LIGHT GUIDE
CAT#
AV41CON
LOOKING GLASS® CABLE CONNECTOR INTERFACE (CCI)
CAT#
AV8500
VISUALIZATION CART, 120V AC
CAT#
AV8501
AV8500 VISUALIZATION CART 230V AC

Volts AC: 230

CAT#
AV8570
PRIMARY ARTICULATING ARM
CAT#
AV8571
SECONDARY ARTICULATING ARM
CAT#
AVELG51
ELG DYONICS/WOLF ADAPTER
CAT#
AVELG52
ELG ACMI ADAPTER
CAT#
AVELG53
ELG CONMED THREADED ADAPTER
CAT#
AVELG53A
SCOPE TO THREADED ADAPTER

Experience the Difference

1 “An Economic Analysis of the Benefits of Sterilizing Medical Instruments in Low-Temperature Systems Instead of Steam.” American Journal of Infection Control, Elsevier, 29 Mar. 2017, www.sciencedirect.com/science/article/pii/S0196655317301475.
2 Datos de archivo, PDD1812924
